HOME / 製品情報 / 実験キット / ワイヤレス電力給電実験キットA

コイル自作ベーシックモデル --- 磁界共鳴、電磁誘導方式

ワイヤレス電力給電実験キットA

KTWP013-1202-1MR

部品実装済みの基板に,コイル作成材料が一式そろったベーシックキット。

ワイヤレス給電の基本である電磁誘導方式の基本動作が学べます。

共振周波数をバリコンで調整できるので,動作周波数による伝達効率の違いが一目でわかり,更に長距離給電に適した磁界共鳴方式の動作にも対応。

30cmを超える非接触給電を体感できます。

【主な仕様】

入力電圧:DC12V

出力電力:最大2W(出力電圧10V)

伝送方式:電磁誘導方式、共鳴方式

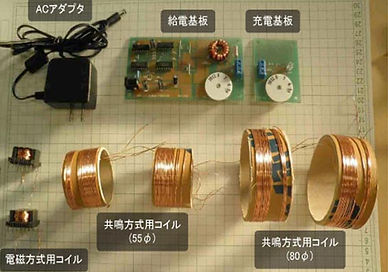

【キット内容】

・ 給電(送信)基板:1枚(組立調整済み)

・ 受電(受信)基板:1枚(組立調整済み)

・ AC アダプタ:1個

・ E28 フェライトコアー及びボビン:2組

・ 紙パイプ 80φ:2個

・ 紙パイプ 55φ:2個

・ 電線(0.6φUEW):15m

・ マニュアル:1部

【関連製品】

 ・コイル付きコンパクトモデル--- KTWP023-1203-1EM 電磁誘導方式 最大5W

 ・電界結合実験拡張キット  --- KTWP052-1201-1CC 電界結合方式 最大1W 駆動周波数1MHz

 ・100W大電力給電実験モデル--- KTWP085-3010-1EM 電磁誘導方式 入力電圧100V 最大100W
